360 AVM-SYSTEM
Created with Pixso.

T3 360 AVM System CVBS AHD Kamera Eingang und CVBS HDMI Ausgang NTSC PAL kompatibles Design

T3 360 AVM System CVBS AHD Kamera Eingang und CVBS HDMI Ausgang NTSC PAL kompatibles Design

Markenbezeichnung: Customized
MOQ: 300
Preis: Negotiatable
Zahlungsbedingungen: T/T,L/C
Versorgungsfähigkeit: 100000 Stück/Monat
Ausführliche Information
Zertifizierung:
E-Mark, CE, FCC, RoHS
Kamerainput:
CVBS/AHD
Signalausgang:
CVBS/HDMI/VGA
Arbeitszeitbereich:
-40°C bis 85°C bis 185°F
Ausgangsstandard für das Signal:
NTSC/PAL
Anzeige:
2D/3D Rundansicht
ADAS-Eigenschaften:
Parkenhilfe, Ultraschall-Radar-Distanzwarnung, DVR-Funktion, Bewegungsobjekterkennung (MOD), Spurent
Wasserdichte und Staubdichte:
IP69K
Anwendung:
Automobil
Verpackung Informationen:
Regelmäßige Exportverpackungen, maßgeschneidert
Versorgungsmaterial-Fähigkeit:
100000 Stück/Monat
Hervorheben:

T3 360 AVM-System

,

CVBS 360 AVM-System

,

AHD-Cvbs AHD-Kamera

Produkt-Beschreibung
Übersicht

Die T3 360AVM-Lösung von CandidTech unterstützt CVBS-Kamera- und AHD-Kamerasignal-Eingänge im NTSC/PAL-Format und gibt CVBS-, VGA- und HDMI-Videosignale aus, um eine nahtlose Integration mit den spezifischen Infotainment-Display-Systemen des Autos zu gewährleisten.

Darüber hinaus bietet diese Lösung leistungsstarke Funktionen wie FOV-Zuschneidung (Field of View) und die Möglichkeit, Trajektorienlinien und andere relevante Informationen zu überlagern.

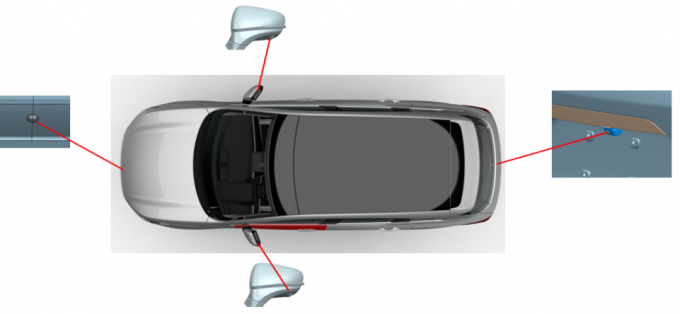

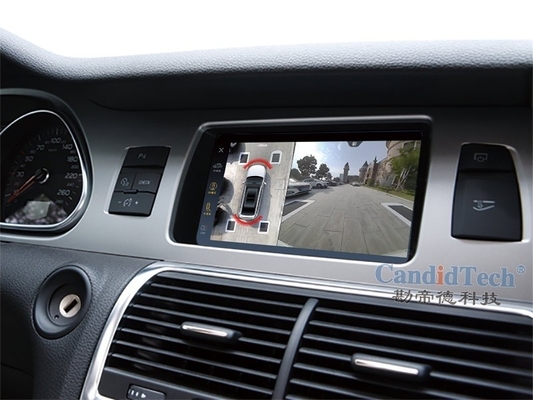

Das Steuergerät-System sendet die verbesserten Bilddaten an das In-Car-Display und liefert so einen klaren und intuitiven visuellen Effekt. Mit unserer nahtlosen Bild-Stitching-Technologie kann es eine 360-Grad-Vogelperspektive für das Fahrzeug generieren, die den Fahrern einen umfassenden Überblick über die Umgebung des Fahrzeugs gibt, was die Fahrsicherheit und den Komfort erheblich verbessert.

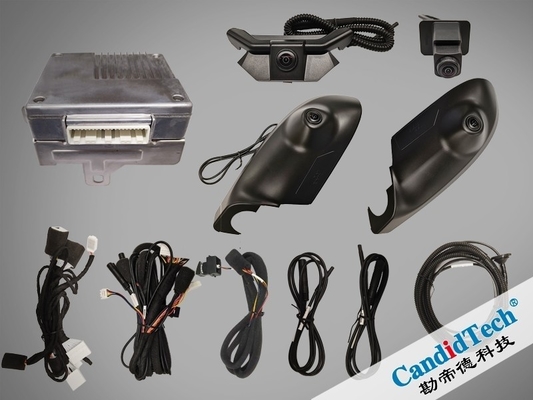

 360 AVM System


Der T3 360 AVM-Systemvorschlag von CandidTech hat die Massenproduktion in Projekten wie dem Alphard und Vellfire in Hongkong und Malaysia sowie dem Subaru und Sylphy in Singapur erreicht.

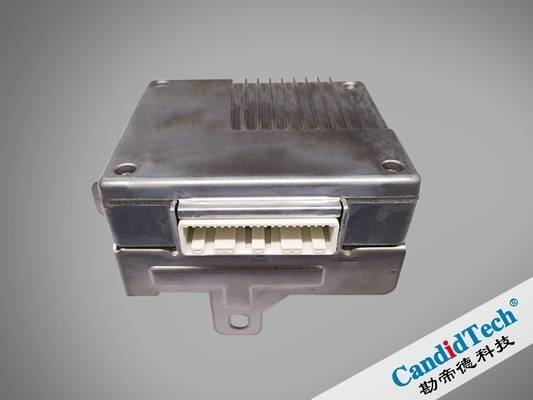

SPEZIFIKATIONEN - STEUERGERÄT

Betriebsspannung

9~32VDC
Betriebsstrom <1A @ 13,5VDC
Ruhestrom <1mA
Leistungsaufnahme <15W
Kaltstartzeit <4S
Betriebstemperatur -40°C ~ 70°C
Lagertemperatur -40°C ~ 85°C
Ausgabe-Videoformat NTSC / PAL
Ausgabe-Videosignal CVBS / HDMI / VGA
Video-Umschaltverzögerung <50ms
Ausgabe-Bildrate 30 fps
Verzögerung zwischen den Bildern <100ms (weniger als 3 Bilder)
SPEZIFIKATIONEN - KAMERAS

Bildsensor

ASX340 (1/4" 4:3 IT CMOS)
Betriebsspannung 4,5V~5,5V
Betriebsstrom <100mA
Betriebstemperatur -40°C ~ 85°C
Lagertemperatur -40°C ~ 85°C
Betriebsfeuchtigkeit 90±5 %RH
Wasserdichtigkeitsstufe (mit Kabelbaum) IP69
Aktive Pixel 720(H) x 480(V)
Horizontaler Sichtbereich 192±4°
Vertikaler Sichtbereich 142±4°
Videoausgabeformat NTSC / PAL
Kamerasignal CVBS / AHD
S/N-Verhältnis >46dB
Dynamikbereich 73,8dB
Automatische Weißabgleich (AWB) Ja
Automatische Verstärkungsregelung (AGC) Ja
Automatische Belichtungsregelung (AEC) Ja
Bildrate 30 fps
Verschlusstyp Elektronischer Rollverschluss (ERS)
Minimale Beleuchtung 1,0 Lux (50 IRE inklusive Setup)
Reaktionszeit <1s (Von unscharfem Bild zu klarem Bild)
Bildauflösung Horizontal ≥ 300 Zeilen; Vertikal ≥ 300 Zeilen
Präzision der optischen Achse ±2°

Was sind die Hauptvorteile der Entwicklung des 360 AVM-Systems durch CandidTech? 1. Fortschrittliche Sensorfusions-Technologie

Als 10-jähriger erfahrener Tier1/Tier2-Lieferant für 360-Grad-Surround-View-Automobil-OEM/ODM-Teile beherrschen wir die fortschrittliche Sensorfusions-Technologie. Wir unterstützen die Integration mehrerer hochauflösender Kameras, Ultraschallsensoren und manchmal sogar Radarsensoren.

2. Hochleistungs-Bildverarbeitung

Unsere selbst entwickelten Hochleistungs-Bildverarbeitungsalgorithmen sind ein entscheidender Vorteil. Diese Algorithmen können die von den Kameras erfassten großen Bilddatenmengen schnell verarbeiten. Sie verbessern die Bildqualität, korrigieren Linsenverzerrungen und führen Echtzeit-Stitching mehrerer Kameransichten durch, um eine nahtlose 360-Grad-Vogelperspektive zu erstellen. Dies stellt sicher, dass der Fahrer alle potenziellen Hindernisse und Gefahren um das Fahrzeug herum klar erkennen kann, auch bei komplexen Lichtverhältnissen.

3. Maßgeschneiderte Softwarelösungen

Wir bieten hochgradig angepasste Softwarelösungen, die auf die spezifischen Bedürfnisse verschiedener Automobilhersteller zugeschnitten sind. Unsere Software kann in das bestehende In-Car-Entertainment-System, die Fahrerassistenzsysteme und das Steuergerät des Fahrzeugs integriert werden. Dies ermöglicht einen nahtlosen Betrieb und eine Steuerung des 360-Grad-Surround-View-Systems.

4. Zuverlässige Konnektivität und Datenübertragung

Wir gewährleisten eine zuverlässige Konnektivität und eine Hochgeschwindigkeits-Datenübertragung. Durch die Verwendung fortschrittlicher Kommunikationsprotokolle wie GMSL (Gigabit Multimedia Serial Link) können wir große Mengen an Bilddaten in Echtzeit vom Kameras zum zentralen Verarbeitungsprozess übertragen, ohne Signalverlust oder Verzögerung. Dies ist entscheidend für den reibungslosen Betrieb des Systems, insbesondere bei Echtzeitanwendungen wie der dynamischen Parkführung.

5. Hervorragende Umweltanpassungsfähigkeit

Unsere Produkte sind auf eine hervorragende Umweltanpassungsfähigkeit ausgelegt. Sie halten einem breiten Temperaturbereich von extrem kalten bis sehr heißen Bedingungen stand. Mit hohen Wasser- und Staubschutzklassen (IP67 oder höher) können unsere Kameras und Sensoren unter verschiedenen rauen Wetter- und Straßenbedingungen normal funktionieren. Dies gewährleistet die langfristige Zuverlässigkeit und Stabilität des 360-Grad-Surround-View-Systems, was von Automobil-OEMs sehr geschätzt wird.

Weitere Informationen zu innovativen Funktionen und Möglichkeiten des 360-Grad-Surround-View-Systems von Candid finden Sie unter [https://www.candidelectronics.com/around-view-monitor-system-solution-avm_nc7].

Unsere aktuellen Produktlinien umfassen Fahrzeugkameras für verschiedene Anwendungen: einschließlich Rückfahr-, Front-, Seiten- und Rundumsichtkameras, Dashcams, Around View Monitoring Systeme, ADAS-Produkte, CMS (Kameramonitorsystem), OMS (Insassenüberwachungssystem), DMS (Fahrermonitorsystem)und dergleichen. Bitte senden Sie eine E-Mail an: sales2@candidelectronics.com für weitere Details.
